Оборудование

Автомойка самообслуживания, построенная по принципу комплекса, представляет собой завершенную конструкцию, имеет высокие показатели качества и безопасности для пользователей. Что касается простоты использования, то все органы управления и оборудования для чистки, такое как пылесосы, пистолеты для подачи воды и пены – все это максимально упрощенно и понятно для клиента.

Система оплаты

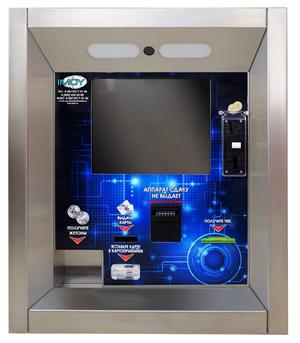

tpjk_0.jpgТерминалы по продаже жетонов мод. ТПЖК и ТПЖ представляют собой встраиваемый в прямоугольный проем стены аппарат уличного исполнения. Терминал ТПЖК производит продажу жетонов карточек и пополняет баланс на карточке без участия оператора.

Терминал ТПЖ производит продажу жетонов и при необходимости выдает сдачу монетами без участия оператора.

Оснащение и преимущества

Применение коррозионностойкой стали в изготовлении корпуса и разделение зоны обслуживания терминала с зоной продажи жетонов повышает его вандалостойкость и безопасность обслуживающего персонала при заправке жетонами и выемки купюр.

Подсветка рабочей зоны терминала и наличие сенсорного экрана создает комфортные условия для покупки жетонов в темное время суток. Сенсорный экран или табло с цифровой индикацией позволяет контролировать введенную сумму, количество выдаваемых жетонов и другие операции. Терминал ТПЖК и ТПЖ снабжены фискальным принтером чеков. После завершения операции аппарат выдает клиенту чек. Аппараты могут принимать в качестве оплаты как купюры так и монеты.

ВНИМАНИЕ: терминал ТПЖК сдачу не выдает.

Задняя дверь снабжена замком сложной конструкции и скрытыми навесами повышающими надежность терминалов от взлома и ограничивают доступ к внутреннему пространству и оборудованию терминалов посторонних лиц. Аппарат ТПЖК снабжен системой видеонаблюдения и дополнительным сенсорным экраном для обслуживающего персонала.

Технические характеристики
Принимаемые денежные знаки, рубли 10, 50, 100, 500, 1000, 5000
Ёмкость бака под жетоны 2000 шт
Ёмкость кассеты купюроприемника 1500 шт
Максимальная потребляемая мощность 100 Вт
Напряжение питания (50 Гц) 240 в

Габаритные размеры

Длина 530 мм
Ширина 730 мм
Высота 835 мм
Масса не более 46,7 кг

Жетоны и карточки

Для придания индивидуальности, каждому моечному комплексу, наши специалисты готовы разработать дизайн макет жетонов и пластиковых карт.

Жетоноприемник

ЖетоноприемникНаружный пульт управления представляет собой агрегат уличного исполнения для приема жетонов, карточек оплаты, купюр (опция) и подачи команды исполнительному блоку на отработку выбранной программы модулем высокого давления.

Оснащение и преимущества

На лицевой створке размещено электронное табло  с индикацией баланса в рублевом эквиваленте. С левой стороны под защитным колпаком размещен модуль жетоноприемника, картридера, купюроприемника (опция). С правой стороны кнопки выбора программ. Лицевая створка фиксируется замком, ограничивающим доступ к внутреннему пространству посторонних лиц.

Лицевая створка покрыта декоративно-защитной ПВХ пленкой с обозначением наименования команд и цвета-графическим фирменным стилем организации.

Корпус из коррозиестойкой стали и применение пластиков стойких к ультрафиолету, обеспечивает сохранность эстетического вида и более продолжительный срок службы быстро изнашиваемых материалов в течении всего срока эксплуатации.

Технические характеристики
Максимальная потребляемая мощность 110 Вт
Напряжение питания (50 Гц) 24 в
Количество исполняемых команд 7-8
Габаритные размеры не более
Длина 480 мм
Ширина 240 мм
Высота 1 620 мм
Масса не более 35 кг
Модуль высокого давления

Оборудование

Оборудование

Оборудование для моек самообслуживания IMOY представляет собой комплекс узлов и систем.

Комплект внутреннего оборудования необходим для обеспечения работы одного поста мойки самообслуживания в режиме 7 программ (заказывается в соответствии с количеством постов на объекте).

  • рама выполнена из нержавеющей стали марки AISI 30;
  • монтажные элементы из нержавеющей стали;
  • высоко надёжные насосы CAT PUMP (Япония);
  • дозирующие насосы для моющих средств IWAKI (Япония) одни из самых точных и надежных в мире устройств;
  • нержавеющий коллектор с электро-клапанами Burke;
  • магистрали высокого и низкого давления;
  • электронный блок управления.

Модуль высокого давления является составной частью комплекса, для выполнения работ по очистке различных поверхностей струей воды высокого давления, используя пенную бесконтактную технологию  TOUCHLESS.

В свою очередь комплекс относится к области обслуживания транспортных средств, а именно к многопостовым устройствам для мойки и чистки автомобилей и других мобильных средств с использованием одновременно нескольких моечных агрегатов.

В модуль высокого давления под постоянным давлением по магистралям, подается горячая вода, холодная вода, деминерализованная вода, сжатый воздух. На выходе по магистралям модуль высокого давления  выдает под давлением 120 bar. холодную, горячую и деминерализованную воду, а так же сжатый воздух для образования пены. В зависимости от программы в воду добавляются моющие концентраты или жидкий воск. Выход воды или раствора зависит от выбранной программы.

Каждый насосный агрегат обслуживает свой пост и работает независимо от других.

Модуль высокого давления защищен патентами на промышленный образец и полезную модель.

Конструктивные отличия полезной модели позволяют облегчить обслуживание модуля высокого давления в период эксплуатации и технического обслуживания сервисными бригадами. Причем  обслуживание можно производить в любое время суток без остановки работы всего комплекса, а только приостанавливая на короткий промежуток времени один из обслуживаемых постов.

Установка обратного осмоса

ОсмосУстановка обратного осмоса предназначена для получения деминерализованной воды за счет отчистки от примесей солей и минералов при помощи фильтров. Деминерализованная вода необходима для ополаскивания автомобиля на конечной стадии мойки, после ее использования на поверхности кузова автомобиля не остается «белых» пятен.

Установка работает в автоматическом режиме, включаясь по сигналу датчиков уровня в накопительной емкости. Установка производит постоянный мониторинг воды на выходе и при изменении электропроводности воды запускает алгоритм промывки фильтров.

Установка представляет собой сборку на раме из нержавеющей стали и состоит из системы фильтров предварительной отчистки воды, мембранных фильтров, блока управления, насоса, электроклапанов и датчиков.

Блок управления контролирует давление воды на входе в установку не позволяя ей включится в холостую.

При поступлении сигнала, открывается электроклапан и вода поступает на фильтры грубой отчистки, где отчищается от частиц до 5 мкм и от хлора, далее насосом вода под давлением поступает в мембранные фильтры. В мембранных фильтрах вода отчищается от примесей до состояния дистиллированной воды. После фильтров вода поступает на выход через датчик «микросименсов», который контролирует степень отчистки воды. При загрязнении мембранных фильтров включается алгоритм промывки, который открывает электромагнитный клапан на коллекторе и большой поток воды производит регенерацию фильтрующих элементов.

Химводоподготовка

ХимводоподготовкаХимводоподготовка  является процессом позволяющим отчистить воду от примесей железа, марганца, сероводорода, солей жесткости. Для получения данного результата используется следующее оборудование соединенное последовательно:

Песчано-гравийная колонна (ПГК). Вода очищается от механических частиц. ПГК периодически входит в режим регенерации (промывки). Включается режим регенерации автоматически. Интервал между регенерациями задается при программировании блока управления ПГК и зависит от качества исходной воды.

Блок фильтров состоящий из трех последовательных фильтрующих элементов.

После доочистки в блоке фильтров вода поступает в установку по умягчению ХПВ которая состоит из двух колонн параллельного подключения и солевого бака соединённого с блоком управления. Колонны ХВП работают поочередно.

Периодически колонны регенерируются. Регенерация колонны заключается в отмывке находящейся внутри ионообменной смолы раствором поваренной соли (рассолом) находящимся в «солевом баке». Вода в солевой бак поступает автоматически. Далее умягченная вода попадает в буферную ёмкость.

Компрессор

КомпрессорКомпрессор является неотъемлемой частью моечного комплекса и предназначен для поддержания программы «пена».

Поршневой компрессор выпускающейся под торговой маркой «REMEZA» характеризуются приемлемой ценой и высокой надежностью в эксплуатации.

Расходные материалы и запасные части для компрессоров поршневого типа всегда имеются в наличии в специализированных сервисных центрах, что позволяет устранять любые неисправности в минимальные сроки, без серьезных финансовых вложений.

Поршневые воздушные компрессоры Ремеза - оптимальный вариант для обеспечения сжатым воздухом.

Электромагнитный насос-дозатор

Насос-дозаторЭлектромагнитные насосы-дозаторы Iwaki - новейшие насосы-дозаторы с диафрагмой и электромагнитным двигателем. Напор насоса и механизм двигателя используются из серии уже проверенных насосов EH-R, а блок управления новой разработки. Подходит для мультинапряжения 100..240 В, серия EHN компании Iwaki имеет легкое цифровое управление для множества процессов подачи химикатов.

Технические характеристики
Максимальная производительность 5,6 л/час
Температура рабочей жидкости 0..+40 °С
Давление на выходе до 1,0 мПа
Насосы

Работа мойки самообслуживания невозможна без процессов рецеркуляции рабочих жидкостей.

Нашей компанией при проектировании закладываются насосы проверенных европейских брендов. Подбор насосов осуществляется в зависимости от количества моечных постов.

Насосы серии СМ разработаны для решения широкого круга задач потребителя. Насосы являются несамовсасывающими горизонтальными многоступенчатыми центробежными насосами. Насосы СМ имеют оптимизированные энергетические характеристики и соответствуют директиве в отношении продуктов, потребляющих электроэнергию (EuР), согласно которой большинство насосов классифицируются новым индексом энергоэффективности (MEI). Все насосы монтируются на рамах из нержавеющей стали.

Насосы

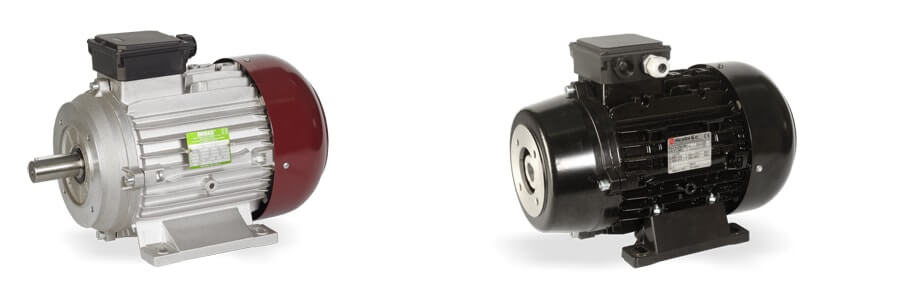

Электродвигатели

При проектировании и изготовлении оборудования компания IMOY использует только проверенную продукцию европейского качества. Поставщиками электродвигателей являются итальянские компании "Ravel", "Idrobase", «Nicolini» имеющие многолетний опыт производства и чья продукция тщательно тестируются.

Электродвигатели

Помпы

Помпы (плунжерные насосы высокого давления) используются двух производителей, САТ - Япония и итальянская компании HAWK, в зависимости от пожелания заказчика. Продукция данных производителей получила высокую популярность при производстве моек МСО и является показателем оборудования премиум класса.

Помпы

Пистолеты

ПистолетыПистолеты на постах применяются двух видов - "вода" и "пена". Пистолет «Вода» выдает следующие продукты под высоким давлением в виде веерного факела: вода, вода/хим. растворы, деминерализованая вода. Пистолеты «Вода» делятся на два вида летний и зимний (сезон антифрост).

Пистолет «Пена» выдает густую активную пену под низким давлением в виде веерного факела, позволяющим быстро покрыть всю поверхность кузова автомобиля.

Колчаны

КолчаныКолчаны производства IMOY предназначены для хранения моечных и пенных пистолетов на постах. Колчаны выполнены из коррозионностойкой полированной стали и снабжены пластиковыми манжетами защищающими конструкцию пистолета от износа трением об край колчана и разрушением при не аккуратном обращении. Пластиковые манжеты выполнены в разных цветах (синий, красный), что позволяет клиенту интуитивно быстро сориентироваться каким пистолетом необходимо воспользоваться.
